產品概述

YBBPX 系列高壓隔爆型變頻調速三相異步電動機（以下簡稱電動機)，是我公司在引進徳國西門子公司高壓防爆電動機設計制造技術基礎上，根據市場需求，結合我公司長期以來生產高壓防爆電動機的技術經驗開發的新產品。電動機與變頻器配合使用，可以實現較寬范圍內平滑無級調速，其中頻率范圍5-50Hz 為恒轉矩調速，頻率范圍50-100Hz（2P 電機為50-60Hz）為恒功率調速。是滿足工廠、煤礦等存在爆炸性氣體環境中需要調速設備的理想驅動產品。 YBBPX 系列電機充分考慮了調速過程中被驅動設備、變頻器及控制的各項要求，具有低轉動慣量、寬調頻范圍、抗變頻器dv/dt 高頻脈沖諧波、高效節能、低噪聲、長壽命、高可靠性等的諸多優點。

用途

該系列電動機高效、節能、環保，具有中心高更低、功率更大、效率更高、噪聲更低，運行安全可靠、使用維護方便等特點。適用于驅動各種通風機、壓縮機、水泵、切削機械、運輸機械、通用機械及其它機械設備，在礦山、鋼鐵、機械、石油、化工、電站等各種工況企業中作原動力使用，適用于恒轉矩、恒功率、平方轉矩等負載的設備。無論戶內、戶外，高原性氣候或濕熱型氣候，該系列高壓三相異步電動機總能提供超越卓群的驅動力，得到了用戶的信賴和推崇。

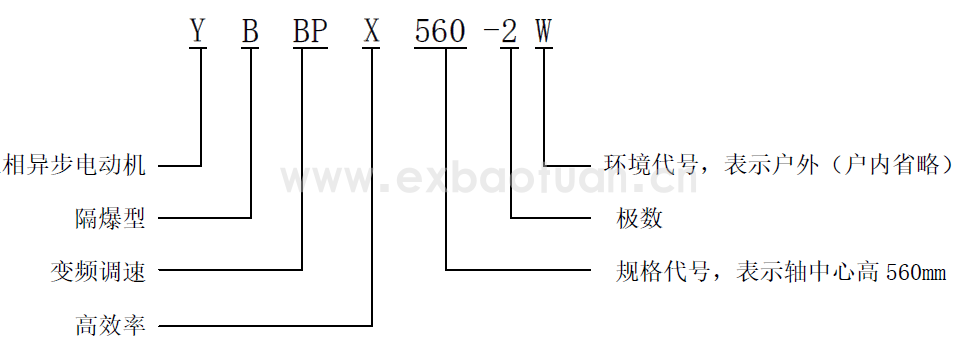

型號說明

執行標準

GB 755 旋轉電機 定額和性能

GB/T 997 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM 代號)

GB/T 1032 三相異步電動機試驗方法

GB/T 1993 旋轉電機冷卻方法

GB 1971 旋轉電機 線端標志與旋轉方向

GB 4772 旋轉電機尺寸和輸出功率等級

GB/T 4942.1 旋轉電機整體結構的外殼防護等級（IP 代號）分級

GB 10068 中心高為56mm 及以上電機的機械振動 振動的測量及限值

GB 10069.1 旋轉電機噪聲測定方法及限值第1 部分：旋轉電機噪聲測定方法

GB 10069.3 旋轉電機噪聲測定方法及限值第3 部分：噪聲限值

GB 14711 中小型旋轉電機安全要求

GB3836.1《爆炸性環境 第1 部分：設備 通用要求》

GB3836.2《爆炸性環境 第2 部分：由隔爆外殼“d”保護的設備》

GB 50058 爆炸和火災危險環境電力裝置設計規范

GB 30254 高壓三相籠型異步電動機能效限定值及能效等級

基本信息

中 心 高：500～800

額定電壓：3kV～11kV

額定頻率：50Hz、60Hz

變頻范圍: 標準配置5～50Hz（如有其它范圍請訂貨時提出）

功率范圍：160kW～4500kW（詳見圖1、圖2）

極 數：2～20 極

防護等級：IP54、IP55、IP56、IP65

熱 分 級：155(F)

溫升等級：80K（B 級溫升）

效 率：2 級能效。符合GB30254-2013《高壓三相籠型異步電動機能效限定值及

能效等級》能效2 級。

安裝方式：IMB3(也可做成IMB35、IMV1)

冷卻方式：IC516（5～50Hz）、IC511（30～50Hz）

防爆級別： Ex d I Mb、Ex d IIB T4 Gb、Ex d IIC T4 Gb。

使用環境：

   標準配置：戶內

   可選配置：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐蝕（WF2）、戶內防

中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、

戶外濕熱帶（THW）、戶外干熱帶（TAW）。
